Katot Işını Tüpü (CRT), bir yüzyıldan uzun süredir öğrencileri ve araştırmacıları büyüleyen klasik bir deneydir. Bu deney, katot ışınlarının (elektron akımlarının) davranışını gözlemlemenize ve elektriksel ve manyetik alanlarla etkileşimlerini incelemenize olanak tanır. CRT, bir zamanlar erken televizyon ekranlarında önemli bir bileşen olmasının yanı sıra, günümüz fizik deneylerinde de güçlü bir araç olarak kullanılmaktadır ve elektron davranışı, elektrik alanları ve vakum teknolojisi hakkında içgörüler sunmaktadır.
ASENTEK’te, SPS 40 Yüksek Voltaj Güç Kaynağımız, katot ışını tüpü deneyinizi güçlendirmek için ideal araçtır ve katot ışınlarını oluşturmak ve manipüle etmek için gereken hassas yüksek voltaj DC çıkışını sağlar. 0.1 kV ile 40 kV arasında bir çıkış aralığı ve maksimum 40 mA çıkış akımı ile SPS 40, bu ilgi çekici deney için güvenli ve güvenilir bir güç kaynağı sağlar.
Katot Işını Tüpü Deneyi Nedir? Bir katot ışını tüpü (CRT), düşük basınçlı bir gaz içeren kapalı bir cam tüptür. Tüpün içinde, ısıtılmış bir katot tarafından elektronlar salınır ve bir anoda doğru hızlandırılır, bu da katot ışınları adı verilen bir elektron akışı oluşturur. Bu elektronlar, elektriksel ve manyetik alanlar tarafından saptırılabilir ve bunların yolu, elektronlar tüpe çarptığında ışıldayan fosforlu bir ekran aracılığıyla görsel olarak gözlemlenebilir.
CRT deneyinin önemi, elektronları yüklü parçacıklar olarak tanıtmak ve dış kuvvetlerin, örneğin elektriksel ve manyetik alanların, onların hareketine olan etkilerini anlamaktır.

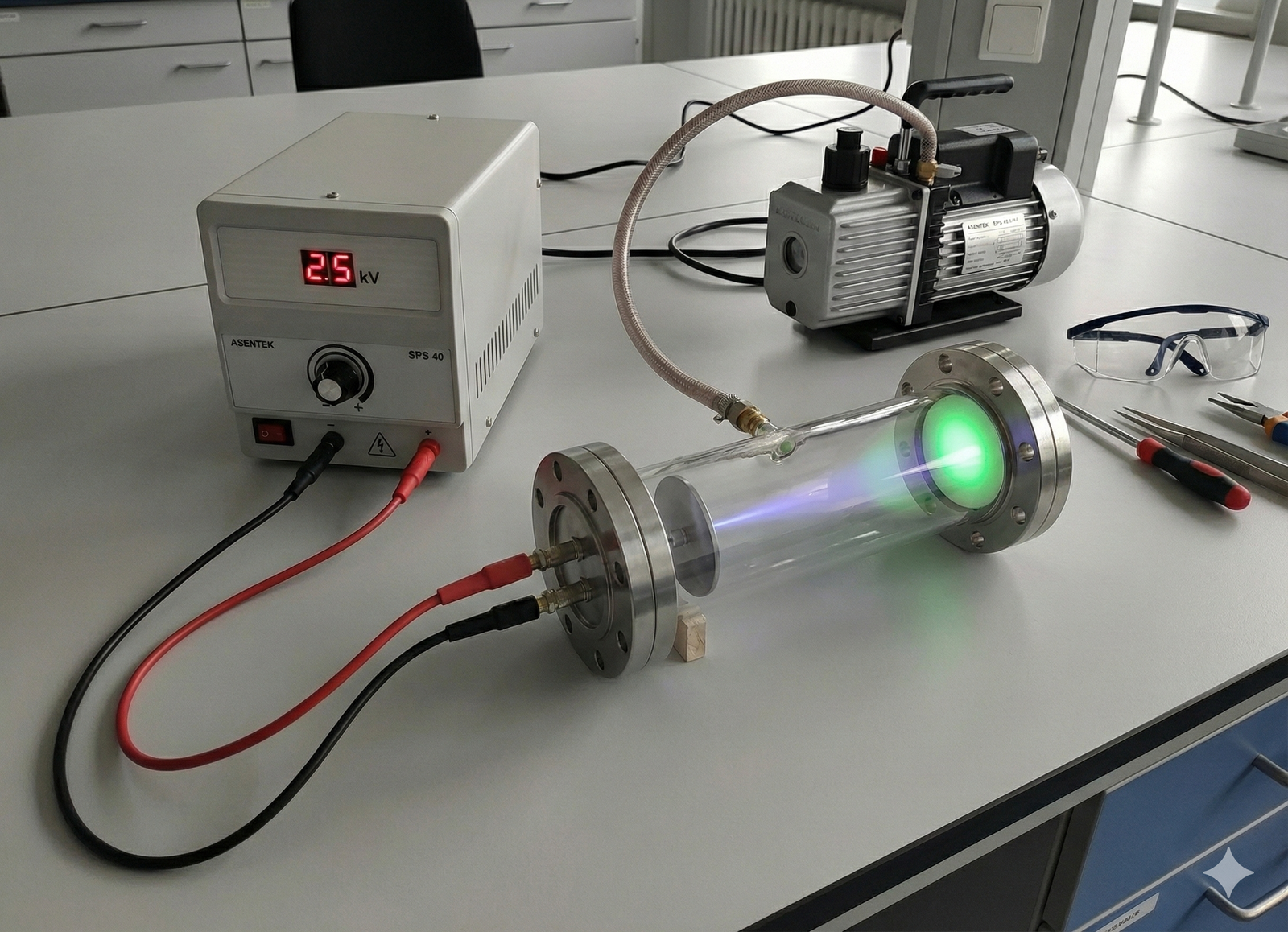

Kendi Katot Işını Tüpünüzü SPS 40 Güç Kaynağı ile Kurma SPS 40 Güç Kaynağı ile kendi katot ışını tüpü deneyinizi kolayca güçlendirebilirsiniz. Elektron ışınlarını oluşturmak ve manipüle etmek için voltajı hassas bir şekilde kontrol etmenize olanak tanır. İşte kurulum için adımlar:
- CRT Yapımı
Cam tüpü kurarak başlayın, tipik olarak bir katot, anot ve fosforlu ekran içerir. Tüp, elektronların serbestçe hareket etmesini sağlamak için düşük basınç ortamına vakumlanmalıdır. Kurulumunuza bağlı olarak, elektriksel alanlarla deneyler yapmak için defleksiyon plakaları da eklemek isteyebilirsiniz. - Katot ve Anodu Beslemek
SPS 40 Güç Kaynağını katot ve anoda bağlayın. SPS 40’ın yüksek voltaj çıkışı, elektronları katottan anoda doğru hızlandırmak için gereklidir. 0.1 kV ile 40 kV arasında voltajı ayarlayarak elektronların enerjisini ve hızını kontrol edebilirsiniz, bu da onların davranışlarını gözlemlemek ve farklı koşullar altında saptırılmalarını incelemek için önemlidir. - Elektron Işınını Defleksiyonla Manipüle Etmek
Elektron ışınının yolu, tüpteki defleksiyon plakalarına elektriksel bir alan uygulanarak manipüle edilebilir. Bu plakalar, elektronların yolunu değiştirerek ışının voltajla nasıl büküldüğünü görmenizi sağlar. - Manyetik Alanlar ile Defleksiyon
Elektriksel alanların yanı sıra, manyetik alanlar da elektron ışınının yönünü değiştirmek için kullanılabilir. CRT’nin yanına bir mıknatıs yerleştirerek veya bir elektromıknatıs kullanarak, manyetik alanın gücüne ve yönüne bağlı olarak ışının nasıl eğildiğini gözlemleyebilirsiniz. Bu, Lorentz kuvvetinin — bir manyetik alandan geçen yüklü bir parçacığa uygulanan kuvvetin — doğrudan bir uygulamasıdır. Defleksiyonun yönü, parçacıkların yüküne ve manyetik alanın yönüne bağlı olacaktır, bu da elektromanyetizmanın nasıl işlediğini görsel olarak sergiler. - Fosforlu Ekran Gözlemi
Elektron ışını CRT’nin sonundaki fosforlu ekrana çarptığında, görünür bir ışık üretir ve hareket ettirilebilen veya şekillendirilebilen parlayan bir nokta oluşturur. Noktanın yoğunluğu ve şekli, elektronların hızı ve yönüne bağlıdır ve bunları SPS 40’tan voltaj ayarları ve manyetik veya elektriksel alanlar uygulayarak kontrol edebilirsiniz. - Güvenlik Önlemleri
Yüksek voltaj deneyleri, dikkatli güvenlik önlemleri gerektirir. SPS 40 Güç Kaynağı, yüksek voltajlı uygulamalarda güvenli çalışma sağlamak için aşırı akım ve kısa devre koruması gibi birçok yerleşik koruma özelliği ile tasarlanmıştır. Yüksek voltajla çalışırken her zaman doğru güvenlik protokollerine uymalısınız.
Beklenen Sonuçlar Güç açıldığında, şu fenomenleri gözlemlemeniz beklenir: • Elektron Akışı Oluşumu: Katot elektronları salar, bu elektronlar anoda doğru hızlandırılır ve görünür bir elektron ışını oluşturur.
• Elektrik Alanlarında Defleksiyon: Defleksiyon plakalarına voltaj uygulayarak elektron ışınının bükülmesini görürsünüz, bu da elektrik alanları ve yüklü parçacıklar arasındaki ilişkiyi gösterir.
• Manyetik Alanlarda Defleksiyon: Bir mıknatıs ışınının yanına getirildiğinde, manyetik alana bağlı olarak ışının bükülmesini görürsünüz.
• Fosforlu Nokta: Elektron ışını fosforlu ekrana çarptığında, voltaj ve uygulanan dış alanlara bağlı olarak şekil alabilen bir parlayan nokta oluşur.
Bu Deneyin Modern Fizikteki Önemi Katot ışını deneyi, atom modellerinin gelişiminde ve elektron anlayışımızda önemli bir rol oynamıştır. Bu deney, J.J. Thomson’un 19. yüzyılın sonlarında elektronun yük/kütle oranını keşfetmesine yol açmış ve bu da fiziğin tarihindeki önemli bir anıdır. Ayrıca CRT televizyonları, osiloskoplar ve elektron mikroskopları gibi teknolojilerin daha sonra geliştirilmesinin temelini atmıştır.
Elektronların elektriksel ve manyetik alanlara karşı davranışı, elektromanyetizma, kuantum mekaniği ve elektronik alanlarının incelenmesi için temeldir. SPS 40 Güç Kaynağını kullanarak bu deneyi yeniden oluşturduğunuzda, modern bilimin ve teknolojinin temel ilkeleri hakkında derinlemesine bir anlayış kazanırsınız.
Sonuç Kendi Katot Işını Tüpünüzü yaparak ve deneme yaparak, elektronların özelliklerini ve elektriksel ve manyetik alanların yüklü parçacıklar üzerindeki etkilerini keşfetmek heyecan verici ve öğretici bir yoldur. SPS 40 Yüksek Voltaj Güç Kaynağını kullanarak, bu deney için gereken voltajı hassas bir şekilde kontrol edebilir ve fiziğin temel kavramlarını daha derinlemesine anlayabilirsiniz.
Elektron ışınının yönünü manyetik alanların yanı sıra elektrik alanları kullanarak manipüle edebilme yeteneği, deneye yeni bir boyut ekler ve onu daha da ilginç ve çok yönlü hale getirir. İster öğrenci, öğretmen ister bir fizik meraklısı olun, bu el yapımı deney, maddelerin mikroskobik düzeyde nasıl davrandığı hakkında paha biçilmez içgörüler sunar ve modern bilimin en önemli keşifleriyle somut bir bağlantı sağlar.
SPS 40 Güç Kaynağının katot ışını tüpü deneyinizi nasıl besleyeceği veya özel yüksek voltaj uygulamaları hakkında daha fazla bilgi almak için bizimle iletişime geçmekten çekinmeyin!
